PC-TR1D

Назначение:

Предназначение станка PC-TR1D - накатка рисунков рельефным роликом на пульпу, что делается горячим методом. PC-TR1D прекрасно подходит для нанесения рельефных узоров и рисунков на профильные или плоские поверхность багета или других погонажных изделий. С таким прибором не нужно задумываться, где купить багет, узнавать, где самая лучшая мастерская багетная, а также багетная мастерская цены и т.д.

Рабочий узел выполняет операцию горячего тиснения непосредственно по деревянной или пластиковой поверхности.

Область применения:

Станок PC-TR1D идеально подходит для применения в различных цехах по изготовлению багета и на предприятиях по изготовлению погонажных изделий, производству декоративных элементов мебельного производства и в багетных мастерских.

Конструктивные особенности станка обеспечивают качество и высокую точность  обработки, удобство в обслуживании станка, его высокая производительность.

Массивная станина.

Благодаря массивной сварной станине коробчатой формы из стальных листов обеспечивается повышенная жесткость и надежность конструкции станка, что исключает вибрацию в работе прибора накатки и подачи деталей и заготовок. Обеспечивается высочайшая точность и отменное качество обработки, а также долговечность в эксплуатации прибора без потери точности необходимых параметров.

Роликовая система подачи деталей или заготовок.

Станок PC-TR1D имеет систему роликовой подачи деталей и заготовок, которая выполняется нижними приводными стальными роликами и верхними обрезиненными приводными роликами. Прижим деталей и заготовок верхними роликами осуществляется с помощью пневматики с регулировкой усилий прижима рукоятки на панели управления.

Привод подачи деталей или заготовок.

От электродвигателя через редуктор осуществляется привод подающих роликов. Для бесступенчатого точного изменения скорости подачи зависимо от параметров накатки и обрабатываемого материала применяется инвертор.

Боковые направляющие ролики.

Боковыми направляющими роликами обеспечивается правильное расположение заготовки на конвейере с базированием по ширине. В начале станка установлены специальные обрезиненные ролики, и близко от рабочего узла – стальные никелированные пластины. Настройку роликов производят перемещением главной пластины в пазах при отчёте размера по линейке.

Суппорт рабочего узла.

Предназначается для установки на нём шпинделя с роликами разного рельефа и настройки по высоте, углу и ширине наклона. Перемещение суппорта по направляющим осуществляется при помощи винтовой трапецеидальной пары. Отсчёт размеров производят по линейкам. Шпинделем с роликом накатки рельефа можно наносить рельеф на профильные сложные поверхности.

Привод шпинделя с гравировальным рельефным роликом

Шпиндель с гравировальным рельефным роликом вращается самой заготовкой, которая  проходит под ним. В отсутствии детали шпиндель самостоятельно вращается благодаря приводу с таймером. При нагреве или охлаждении вала нужно его вращение для равномерного остывания и нагрева (минимум 15 минут).

Рельефный ролик. Электрический нагрев.

Тиснение выполняют при помощи рельефного металлического ролика, который нагревается посредством электрического сопротивления до максимал. возможной температуры 650 градусов. Рельефный ролик располагается внутри закрытого кожуха и прикрепляется на специальных опорах на несущей колонне. Поддержание температуры на нужном уровне обеспечивается при помощи высокоточного электронного термостата и температурного датчика, расположенными в непосредственной близости от радиаторной решетки.

Рельефный ролик. Водяная система охлаждения.

Водяную систему охлаждения имеет шпиндель с рельефным роликом. Вода с добавлением минеральных масел забирается из бака, который встроен в станину станка, при помощи спец. насоса.

Электрошкаф с пультом управления

Стоящий отдельно электрошкаф обеспечивает комфортное управление рабочими процессами с места расположения оператора.

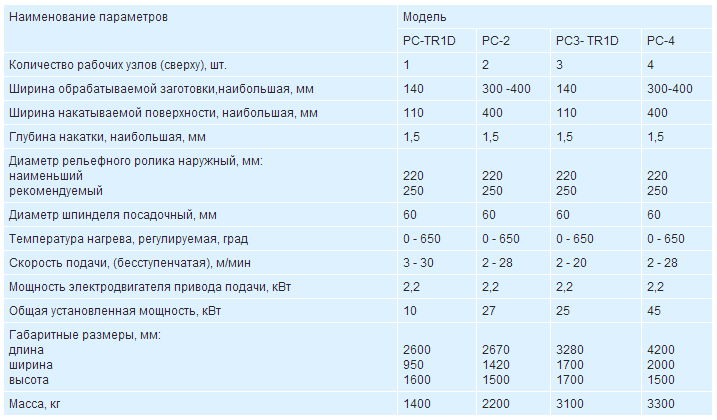

Технические характеристики станка PC-TR1D:
